1、EQ6GL9介绍

中科亿海微神针系列可编程逻辑芯片EQ6GL9具有小尺寸和超低静态功耗的显著优势，最小尺寸为11mm×11mm，最低静态电流为2mA，支持塑封和陶封两种封装类型的多种封装方式，可替换国外知名可编程逻辑芯片厂家百万门级器件和CPLD器件。

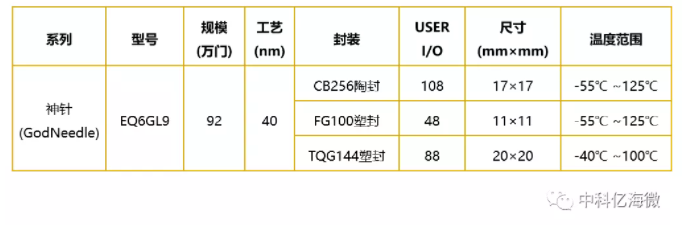

EQ6GL9的基础参数如下表所示：

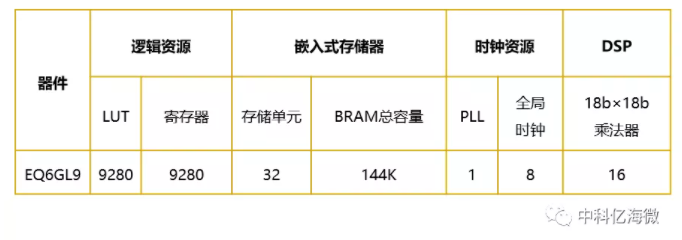

EQ6GL9的典型技术参数如下表所示：

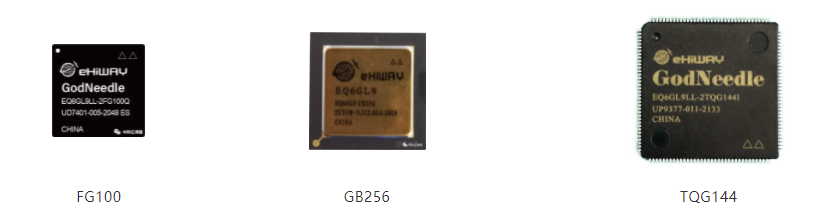

EQ6GL9的典型封装形式如下图所示：

2、EQ6GL9优势

• 具有完全自主的芯片架构、电路结构和EDA软件；
• 采用境内工艺、境内流片、境内封装，制造过程自主程度高；
• 具有小尺寸、超低静态功耗的特性；
• 产品形式多样，支持CB256陶封、FG100塑封、TQG144塑封等多种封装形式的成片和裸Die，满足用户不同应用需求，且产品供货稳定；
• 芯片可提供多种温度范围供用户选择，灵活性较强，在国产芯片中表现优异；
• EDA软件界面和Vivado相似，大大降低了学习成本，可快速进行应用开发；
• 已经与多家国产Flash多款型号进行适配，可根据用户需求提供适配验证，以满足不同用户的国产生态环境适配需求。

3、适应场景

EQ6GL9广泛应用于工业控制、通信、汽车电子等领域，并且在各行业多种产品中得到了稳定应用。各封装的典型特性如下所示：

• 目前由于各种环境因素的影响，市场上芯片的供货周期和价格持续增长，你有在为找不到芯片而苦恼吗？你有在使用其他方法来寻找解决方案吗？你有在寻找最优性价比的可编程逻辑芯片吗？那么TQG144封装的EQ6GL9就给你提供了便捷和可能性；
• 随着电子技术的飞速发展，对小型化、高密度、高质量组装的要求越来越高。你有为有限空间内设计而发愁吗？你有为想办法降低功耗而苦恼吗？那么FG100封装的EQ6GL9可能是你最好的选择；
• 你有为恶劣环境下设备故障率比较高而日夜想解决办法吗？你有为各种空间效应所带来的信号错误而困扰吗？那么CB256封装的EQ6GL9将为你排忧解难。


4、用户支持

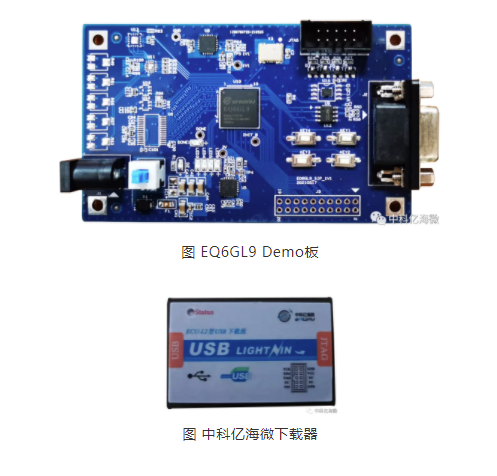

中科亿海微为用户提供了EQ6GL9的Demo板，方便用户进行产品验证和试用。同时，公司拥有成熟的FAE队伍，能够高效的快速准确响应用户的应用需求，为用户提供专业的技术支持。Demo板套件包含Demo板一套、中科亿海微下载器一套、5V直流供电电源一套、光盘一张（开发工具、芯片手册、软件用户手册、Demo板原理图、Demo板测试用例文档及工程）。

• 支持JTAG
• 支持SPI Master
• 预留PROM配置方式


5、公司情况

中科亿海微电子科技有限公司是中国科学院“可编程芯片与系统”研究领域的科研与产业化团队，按照国家创新驱动发展战略，发起成立的以“可编程逻辑芯片与可重构系统”为技术特色、以“软件定义硬件”系统设计与集成为主营业务的高新技术企业。公司坚持全正向设计技术路线，研制具有高可靠性的嵌入式可编程IP核、可编程逻辑芯片和EDA软件，实现可编程逻辑芯片软硬件的全面自主研制，具有较完善的知识产权保护体系。
