高集成度、同时支持中频和射频、支持链路组网模拟、支持协议测试

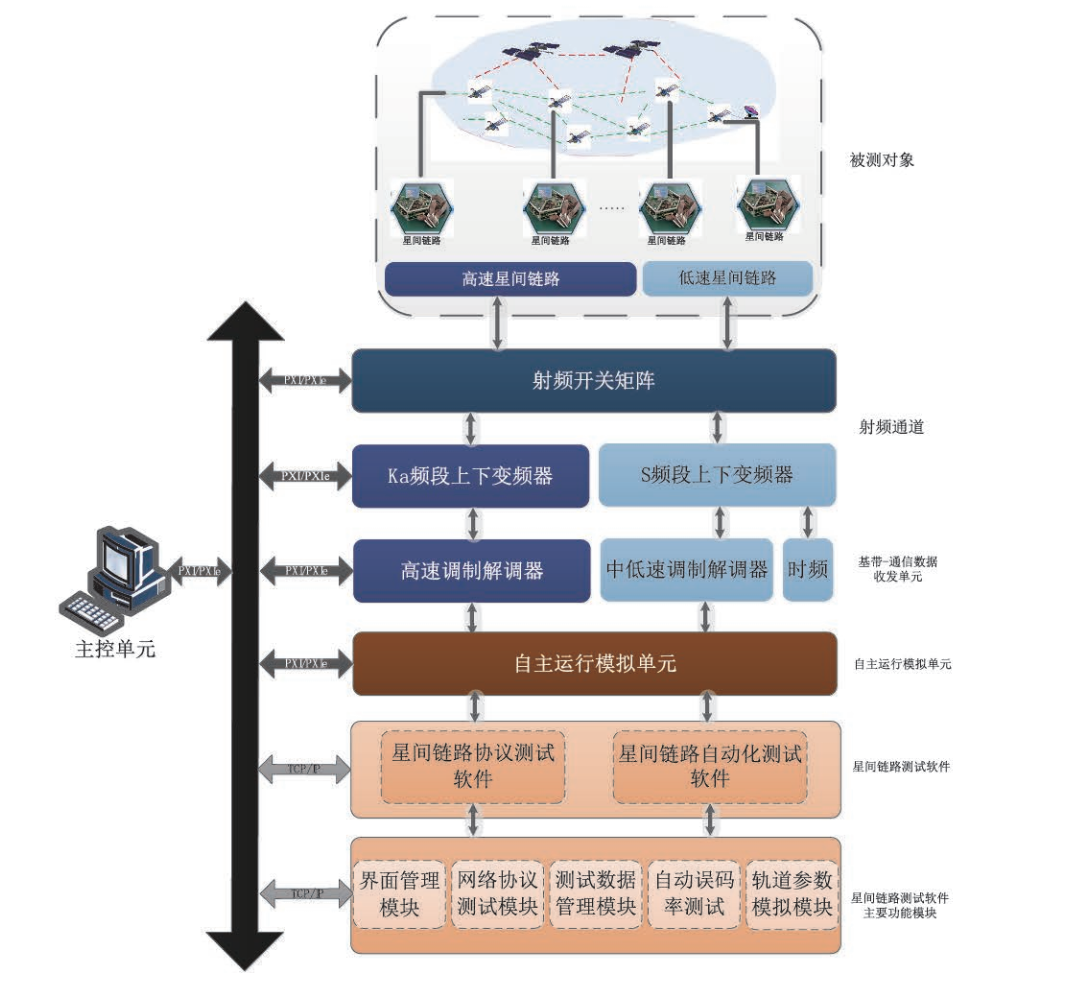

为了在构成卫星星座的多颗卫星间进行时间同步和数据通信,就需要多条星间链路来构成拓扑结构。星间链路的主要任务是实现卫星星间相对测量和星间通信。采用星间链路，星座能够在太空组网。建立地面试验验证环境是降低星间链路技术风险的有效途径。针对卫星组网功能和性能的测试问题，本方案提出一种星间链路组网地面试验测试系统。构建一个能与待测卫星载荷构成全星座组网的闭环测试环境。实现对星间链路组网功能和性能的测试与评估分析。

RinSaTex-ISL基于PXI/PXle总线结构。采用标准4U上架式和便携式两种机箱结构，具有丰富的输入输出接口，能够适应基带数据测试及万兆网络数据传输的需要，支持本控/远控功能，可根据用户需求定制数据输出接口形式。

该系统支持BPSK、QPSK、8PSK、16QAM等常见的调制解调模式，支持RS、Viterbi、LDPC等通用信道编译码模式，在链路层通过统一的时隙划分模拟多颗卫星的组网通信协议。通过时分复用、频分复用等方式实现链路层的通信，设计延迟入网协议，对于网络层协议则开放给客户，客户可以根据具体定制的网络协议来对测试系统进行加载，完成时隙上的通信与数据交互;能够进行轨道参数模拟，将卫星轨道参数注入到控制软件，控制软件根据注入的模拟数据，通过网络来配置各个设备，下发各个设备的配置信息以及状态信息，完成在此种模拟场景下的卫星测试。较强的灵活性，开放的TCP/IP网络协议，为卫星测试提供完整便捷的解决方案。

产品特点：

高集成度设计，可集成S、Ka等射频模块

中频70MHz/720MHz/1.2GHz，支持码率可达2000Mbps单通道/双通道解调人机界面友好，参数配置灵活

调制器可以网络或基带注入数据源支持星间链路组网链路层、协议层测试具备星间链路组网模拟功能

基于软件无线电架构可重复动态加载能力模块化设计，基于PXI/PXIe总线架构，具有良好通用性和可扩展性

可扩展矢量信号分析仪、频谱仪、信号源、开关矩阵模块化仪器

可扩展宽带采集存储及回放模块，用于故障记录及事后分析

ATE测试软件支持系统自动化测试全自主知识产权，可以根据用户需求定制特殊功能
