通信网络仿真验证系统

通信终端地面测试设备

卫星模拟器

通讯干扰模拟器

通信网络仿真验证系统提供构建完整的通信网络协议栈的能力，为用户网络协议栈的自主开发及性能测试提供支持，并可验证与实物的物理连接能力以及构建复杂联合仿真场景的能力，适合战术数据链、卫星数据链及组网、战术电台组网、电子对抗系统、指控系统网络以及传感器网络等专用通信网络系统的建模与仿真。整个通讯仿真系统，通常包含卫星模拟器、卫通终端模拟器、数据链模拟器、信道模拟器、干扰模拟器、数据记录仪、转台、微波暗室等。

通信终端地面测试设备可以模拟数据链或通信终端节点的全部或部分功能，可实现对设计出的通信系统进行技术指标合理性检验，对被测通信终端装备的实际性能的测试，以此实现通信对抗效能和组网能力的分析和评估，并为装备的最终定型提供依据。既可以作为数据链或通信系统波形开发平台设备使用，与无线信道模拟器、通信干扰模拟器等外设结合使用，对系统对抗效能、组网效能等指标进行验证和评估;也可以借助测试设备丰富定制化测试输出，将其作为不同制式装备的标准测试设备使用。

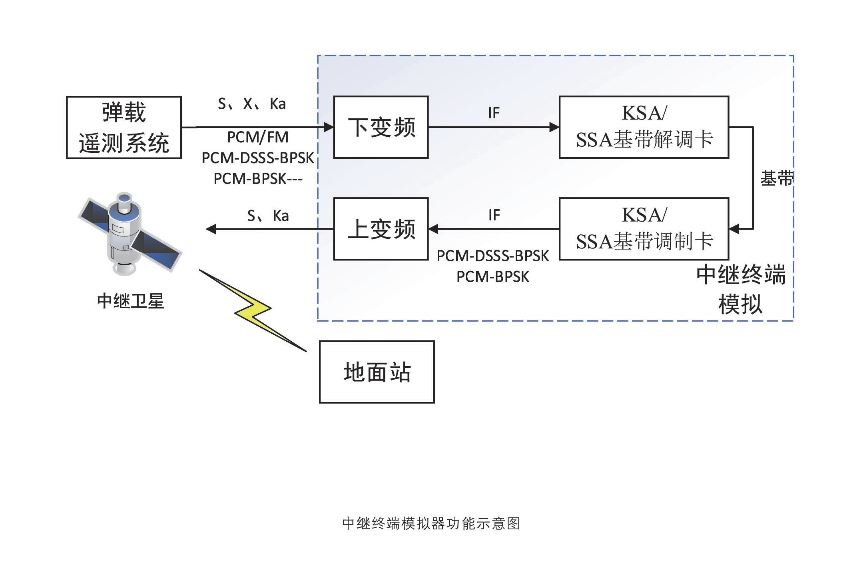

卫星模拟器主要是验证和检查卫星地面测控系统(或测试系统)的遥测接收和遥控指令发送状态，提高地面测控系统对卫星故障的应急处理能力，验证地面设备的正确性和培训用户。另外，支持仿真卫星的业务通道，包含中继卫星、北斗、各类通信卫星(透明及再生转发)等，用于仿真或者测试卫星、飞机、火箭及船舶等的卫通设备。

干扰源，用于测试通讯系统的抗干扰能力以及对抗场景下使用，能够针对系统链路产生饱和压制的噪声信号、扰乱信号、欺骗信息。

信道模拟器支持对无线信号传播中的路径损耗、阴影衰落、多普勒效应和多径衰落进行模拟，根据上位机下发的目标间相对速度、相对距离、信号频率、衰落类型、延迟类型等条件配置信道参数，实时计算信道条件，模拟真实信道特性。MIMO模型支持模拟卫星星间链路、箭、船等载体的组网功能，网内任意节点之间的互联互通。

睿信丰推出基于软件无线电体系结构的各类可重构通讯仿真测试解决方案成为该类场合的通用解决方案。

设备选型

卫星模拟器、数据链端机模拟器、通讯干扰模拟器、信道模拟器
