背景概述

为适应未来对卫星快速响应应用的澡作控制需求，需要发展高集成便携式航天地面站:主要目的在于利用其灵活性，在任意地点快速展开进行星地互联，实现对航天器的在轨探控和信息处理通信工作。实现“工星即时接入、在线实时操控、效果直接可见”，为卫星更好的服务于未来航天应用提供支撑。

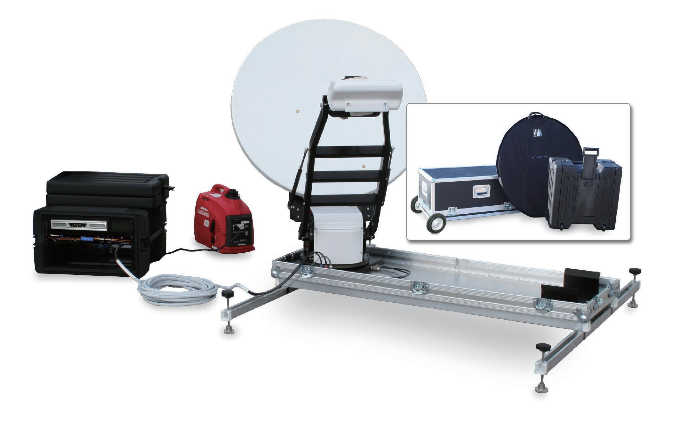

传统的陆基固定地面站和车载地面站由于系统太大，机动性不足，在将来航天快速响应，快速布局的市场竞争下很

难长期生存，一旦固定地面站受损，那么对航天器的在轨管控和正常通信将陷入困境，直接影响通信运营，遥感信息等的实时获取，将会给地面系统及航天运营商带来无法估计的损失和遗憾便携站虽然重量轻、体积小，但是具备常规站的核心功能，能够在将来的市场上发挥重要的作用。不受地理环境和使用空间的影响，能够快速展开并投入使用。

针对目前航天应用的发展趋势，睿信丰依据高集成度、多功能化的设计思路，提供了一整套针对上述问题的高集成

便携式航天地面站解决方案。该地面站的硬件没施采用通用设备，软件采用动态可配置的方式来支持多体制、多通道的不同组合方式。

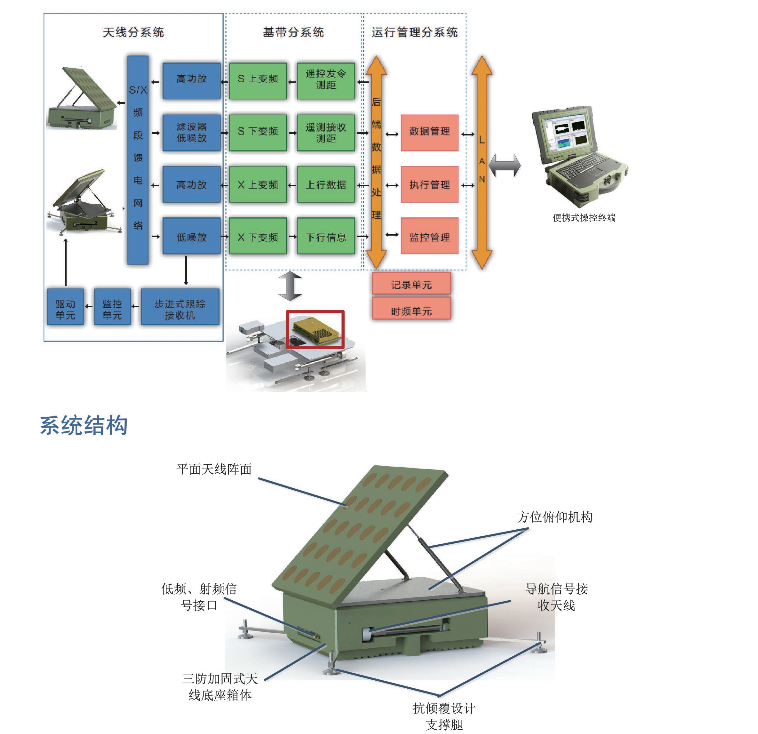

系统组成

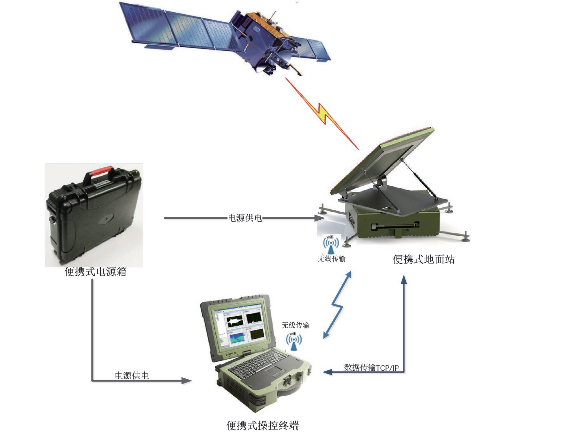

系统主委分为天线分系统、测控通信终端分系统、操控终端分系统与运行管理分系统四部分。

系统特点

高增益轻质天线技术

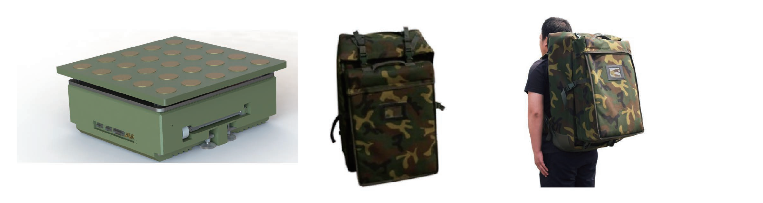

突破了高增益轻质测控通信天线技术，实现便携携带、快速展开和收藏;高增益便携天线足实现航天测控地面站单兵/单人便携使用的关键组成部分，是本方系的难点和关键点。兼顾了高增益和便携式两个方面，即天线具备一定的增益，同时义考虑了天线的小型化、轻量化、便携式等特点。

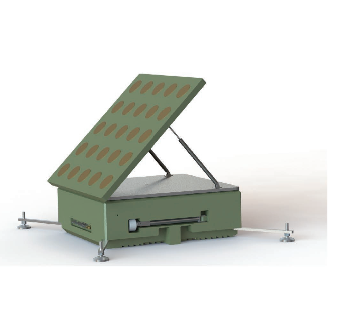

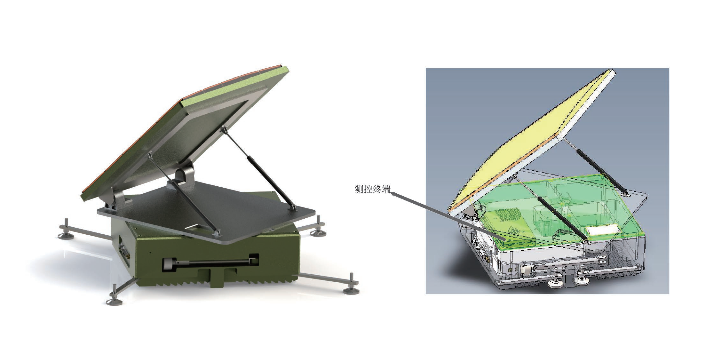

本方系采用了平板拼接设计，使得天线能够折叠收纳，拼接展开，系统展开时间控制在10分钟内，相比抛物面拼接方涂能够降低拼装的几何难度，也便于拆卸、收藏;采用轻量化设计，利用碳纤维等轻质材料，使得天线重量小于20kg，能够实现1人背负，2人快速拼装和拆卸。设计采用轻量化、高精度步进、伺服系统，解决了俯仰角变化快、指向精度高等技术难点，能够实现天线增益方向指向目标，误差控制在0.5°以内。

高集成度小型化通信终端

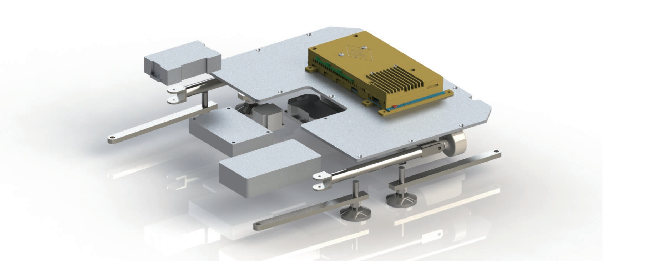

创造性地突破了测控信号射频数字化技术，提高了没条终端的集成度，采用小型化，高集成射频数字化技术，实现了射频信号和数字信号的转换，省去了上下变频器。整体改变了传统设备的组织架构，节约了设备套量、减小了设备空间和重量。实现功能的基本单元有测控通信功能、视频像传输功能、GPS定位功能等。同时可便于实现多通道、多信号处理功能，具有良好的可扩展性，便于系统后续功能升级和改造。

良好的卫星快速响应和操控能力

在整个系统的组装及标校过程中，寻找合适地点并放置天线系统:5min:展开抗倾覆支拦腿:30sec抬升俯仰方位机构:1min;组装平面天线并安装至俯仰安装平台:3min:天线系统于动调平:3min;寻北仪确定真北方向:6min10.5°寻北精度)，3min(1°寻北精度):天线转至预设角度开始捕获卫星信号:1min;组装及标校总计用时不超过20min。

实现2-3人随身携带和快速展开，收纳用时总计不超过5min。

低功耗便携式操控终端

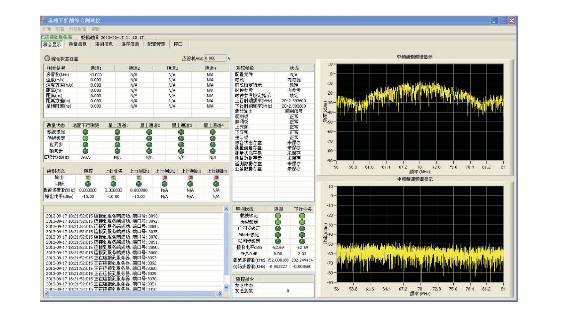

便携式操控终端架构拥有非常友好的人机交互界面，能够实现遥控遥测指令的收发1包括星载任务设备控制、飞行控制、以及卫星状态的监视等)、视频图像传输及可加载卫星管控和情报处理切能等功能。能够同时实现同时完成设备操控和卫星飞控，功能冗余备份。

具备标准化站控软件功能

站管软件以本地制定的应用系统业务运行时间表为基础,提供数据下传计划和地面站接收计划功能,根据操作员制定的计划,自动分解成各分系统业务运行的时间表,并根据该时间表调度站内各分系统完成日常的业务运行任务。分系统软件由配置管理、任务管理、没备管理和用户及日志管理等四个功能单元组成。

产品应用

支撑快速航天发射，助力卫星快速响应及布局发展便携式地面站，实现“即时接入、在线实时操控、效果直接可见”，为航空航天器更好的服务于商业应用提供支撑。由于商业立方星、小卫星、小卫星星座的广接应用前景(例如上海欧科、上海埃依斯)，推动了商业发射和测控服务的发展和创新。随着近地轨道小卫星发射的低成本、快速发射的小型火箭!例如蓝箭、零壹空间)的发展，通过打造专属列车、提供定制服务、快速响应及一箭多星等创新举措，将快速实现小卫星组网展厂应用，在全球航天市场中抢占先机，强化太空快速响应能力。

保障特殊突发现场的应急响应能力

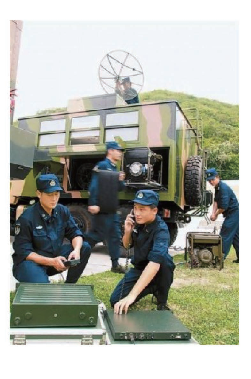

随着当今特殊突发现场情况越来越复杂，传统的陆基周定地面站和车载地面站由于目标太大，很难左当今信息化环境下长期生存:是对方着重的攻击目标。一旦固定地面站受损:那么对航天器的在轨管控和信息收集将陷入困境，直接影响信息支援保障任务的完成，将会给地面系统带来无法估计的损失和遗憾。

高集成便携站设计尘要目的在于利用单人或小分队的灵活性，在野外任意地点，快速展开进行星地互联，实现对航天器的在轨操控和信息收集分发工作。

便携站虽然重量轻、形式小，但是在功能方面具备常规站的核心功能，能够发挥重要的作用。能够快速支授保障任务:从一定程度上在作战环境下减少带来的财力物力的损失，能够快速灵活搜集信息及分发信息。不受地理环境和使用空间的影响，能够快速开通投入使用，便携站的研究对灾害效援、突发事件应急响应等具有重要意义。

打造校企自主运营卫星地面站，建立校企自主可控测控通信链路

随着商业航天的发展，市场上越来越多的高校和企业布局打造自主可控的卫星及测控通信网络，相对于使用公共网络或者租赁电信运营商的专用网络，如果高校和企业根据自己的需求，购买、租用、运营商业下星及地面站，将能够史快速和直接地接收和处理数据，提高企业的运转效率及数据服务水平。

面对当今互联网时代中信息透明化的社会常态，打造专属卫星通信网，更是保护企业信息安全的重要手段。
