背景概述

随着航天器综合测试通用化、自动化、智能化、信息化的要求越来越高，系统的以“测试设计通用化、测试实施自动化、测试过程信息化、测试评估智能化”为目标，形成“以综合测试数据管理软件和统一存储数据库为核心，以综合测试信息管理软件为顶层，以功能自动化测试软件和性能自动化测试软件为支柱平台，以测控通用自动化测试平台为代表的各类前端设各为基础”的体系架构。

睿信丰针对当前航天器研制周期中测试技术的发展与需求，推出了一奈自动综合测试解决方系。该解决方系备高集成度、自动化、功能全、灵活组合以及低成本等主要特点，解决了在航天器研制周期内以低成本的方式进行有效测试的难题。顶层为自动化全过程测试平台，其实际上是一个支持自动化测试的框架，在其框架上，可针对航天器系统的测试要求，根据不同阶段、不同目标的测试细则，以形成各种测试序列与判决条件。测试序列与判决条件均采用通用接口，支持系统的后期升级、可以方便地更改不同的测试序列、建立、而且可以快速、便捷地添加新的测试序列与判决条件，迅速减少产品的测量时间、增强测试的有效性能。

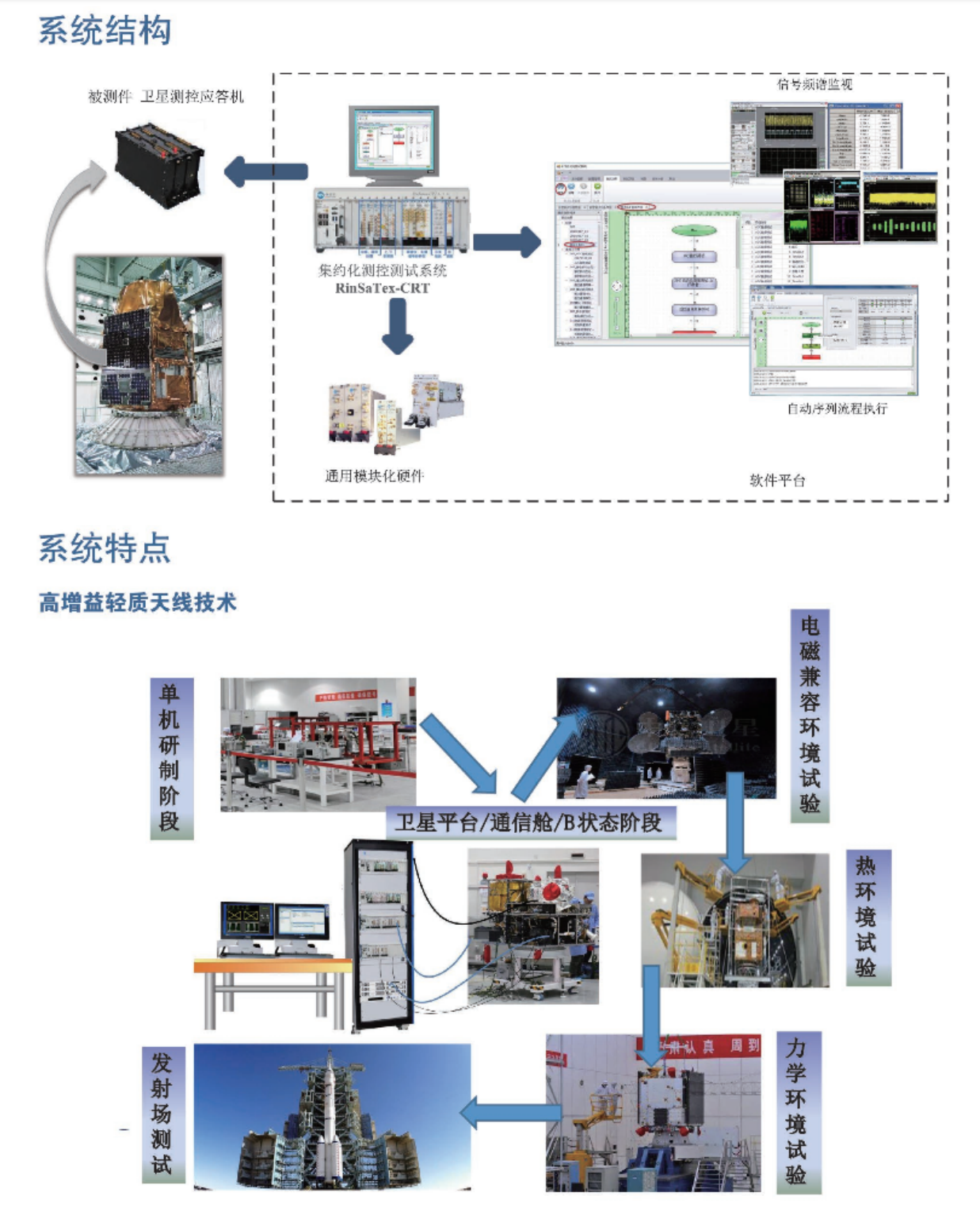

系统组成

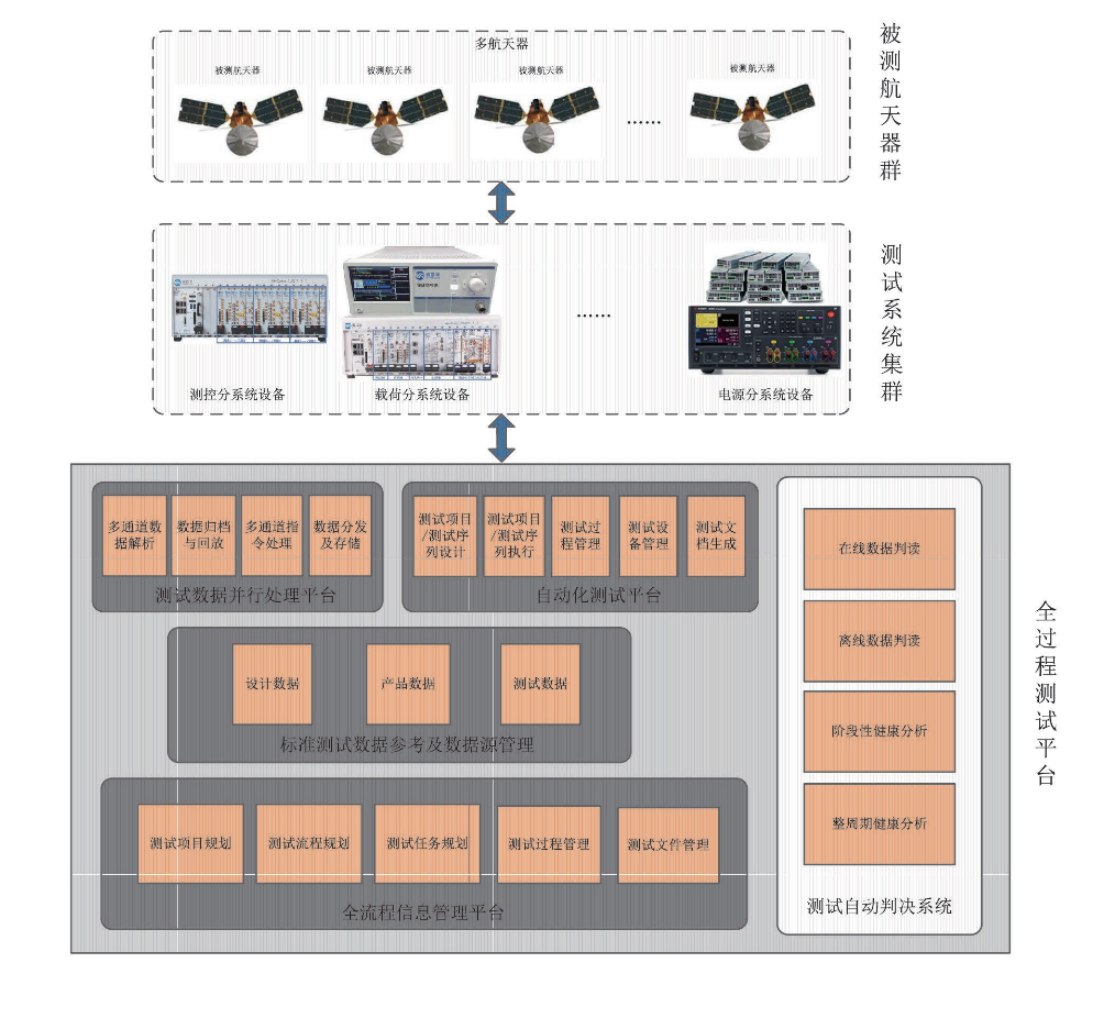

自动综合测试系统由测试设备资源集群、测试数据并行处理平台、功能性能自动化测试平台、标准测试数据参考及数据源管理、全流程信息管理平台、测试自动判决系统等组成。面向多航天器并行测试需求，以并行测试数据处理平台为核心，以全流程测试信息管理平台为顶层，以功能和性能自动化测试平台为支柱，以各类前端设备为基础，实现测试设计通用化、测试实施自动化、测试过程信息化、测试评估智能化，大幅提高测试效率和管理水平，向通用化、小型化、智能化等方向迅速发展。

有效解决了以低成本对航天器研制周期中测控分系统、数传载荷分系统等进行有效测试的难题，并且可扩展覆

盖至卫星姿轨控分系统测试、供配电分系统测试等。

采用有效灵活的自动化测试手段

功能性能自动化测试子系统作为自动化测试平台的核心，主要作用是管理和控制测试序列的执行，具有承上启下的地位。首先，需要与流程设计层交互，生成和管理测试序列;其次，将要与底层设备接口交互，执行测试序列，对设备进行配置等操作，并且需要对测试执行产生的过程数据和测试结果进行管理。

自动化测试流程分为测试设计、测试执行、测试报表。测试设计为进行测试流程定制化编辑、管理测试没备、进行测试参数设置等操作;测试执行为进行测试流程的执行和单条指令的发送，在测试过程中可以对设备的参数和测试过程进行监控;测试报表显示和输出测试报表，可以根据指定的条件查找、显示和打印输出历史测试数据。

设计时用户可以将测试方法按照工作流的方式进行表达，设计时可以将操作、判断等以图形的方式过行绘制，并用有向线进行串联，形成可视化的测试逻辑。在执行时用户可以百观的看到测试执行所处步骤、及当前步骤状态，并具有断点设置、单步执行等灵活的调试功能.

小型化高集成度前端测试设备

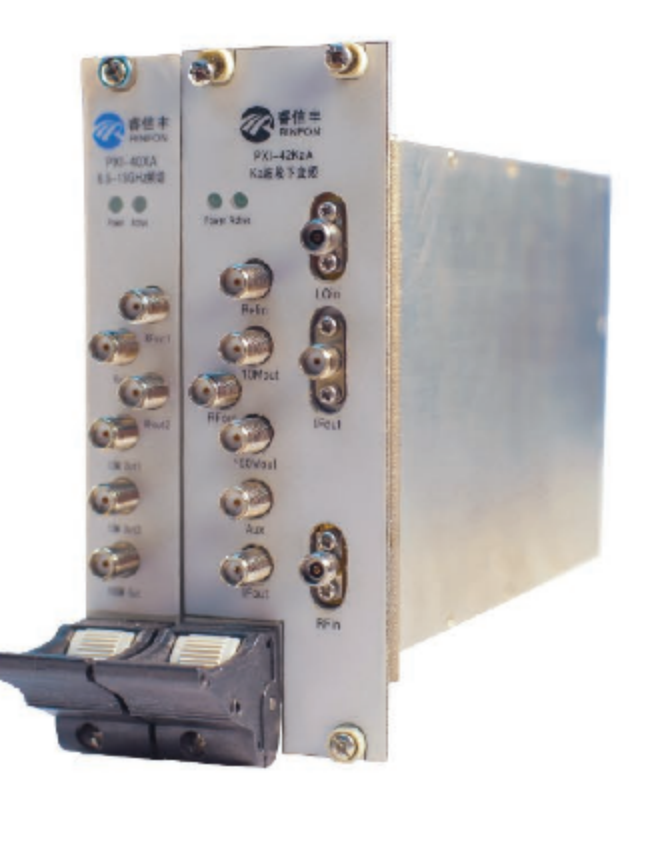

系统的前端测试设备秉承便携、小型化的设计思路，所有测试单元均集成在几个4U标准PXIe机箱中，实现所有功能部分的测试任务，且可以根据需求灵活组成测试资源;

测试设备集群管控

在模块测试开发软件层之下，则是各个模块的驱动、服务与硬件，对于底层硬件，在本系统中采用了标准化、模块化的体系架构;优势在于方便的替换性、通用性、集约型与小型化。各硬件设备遵循硬件通用化、接口标准化。设备管理层分为设备管理库(设备管理接口)和设备类型库(具体设备驱动)两大部分，设备管理库是一个单独的d，负责各种类型的测试设备的加载、释放，将统一的设备操作接口以导出函数的形式展现给外部调用。

可重构的软件无线电平台架构

基于可重构的软件无线电平台架构，可随时对新的测控技术进行更新升级换代，满足未来型号的测试需求，设备保值性能强。

基于强大数学运算功能的并行测试数据处理能力

航天器综合测试需要同时处理多路数据的解析、接收地面操作人员的不同指令序列、管理多种地面设备等，对数据管理多任务并行处理提出了较高要求。并行测试数据管理子系统基于强大数学运算功能，是航天器综合测试的数据管理系统，它与统一存储数据库共同完成航天器测试期间遥测数据的接收、处理、显示、判读、存储及应用，对遥控指令发送进行管理和控制，对各分系统测试设备进行统一管理和调度。支持多航天器、多任务的快速、并行、有效测试，在航天器测试生命周期中，大幅提高了多任务并行处理的测试效率和质量。

全流程测试信息管理能力

全流程测试信息管理子系统是自动综合测试中必不可少的一部分，要支持航天器综合测试业务全过程的控制和实施，需要将测试项目规划、测试流程规划、测试任务规划、场地人员规划、测试过程管理、测试文件管理通过统一的过程管理手段加以规划调度。因此需要具备测试资源动态调配、测试细则快速生成的全流程测试信息管理子系统。

该系统具有流程信息、任务信息、型号信息的部署功能，根据宏模型进行编辑、存储后，形成多种信息数据库，根据需要对综合集成自动化控制系统进行宏模型配置部署，快速地形成有效信息配置场景。

测试自动判决系统

建立了初步的测试自动判决系统,能自动发令并判断执行结果,具有遥测错误、超差报警和系统故障报警功能。对航天器的每个遥测波道、测试数据以及控制命令建立专家智能测试库，测试软件可根据测试数据判断的航天器状态是否正常、遥控指令是否正确执行、遥测波道是否超差等信息,实时自动监视卫星测试的正确性。建立专家测试数据库,可使航天器测试采用自动流程,测试服务器根据设定自动发送命令，自动处理测试数据并判断测试结果。发现异常立即报警和预警,提高了测试中卫星故障发现的及时性和可能性。

有效保证测试可靠性、测试准确性

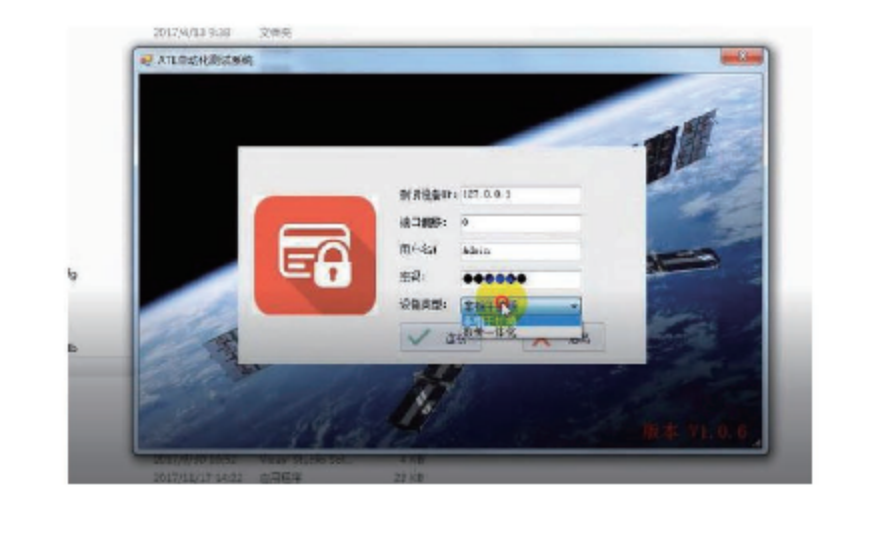

开发了整星状态、遥测及地面设备图形化显示界面。为增加测试人员对卫星状态的了解,在监控终端软件中设计了卫星各分系统的图形显示屏。图形化界面可使普通测试人员能监视并判断整星的工作状态,并直观地了解卫星状态和测试结果减少随机误差、提高测试精度，测试一致性好、覆盖范围全，能提供更多的可追溯数据;具有关键参数告警，系统紧急制动功能，控制对卫星的人为故障率，能够保障型号测试的可靠性、准确性。

精简重复工作，合并同类项

相较于航天器研制过程中使用传统测试手段的繁琐性，自动化的测试简便性和良好的人机交互能力能最大限度地减少人员操作工作量，便捷的操作方法，可最大化精简测试人员数量，用计算机代替人工进行大量重复性工作，将人员精力更高效地投入专业建设中，提高测试人员的专业技术水平，进而提升卫星系统设计、测试技术能力。

产品应用：

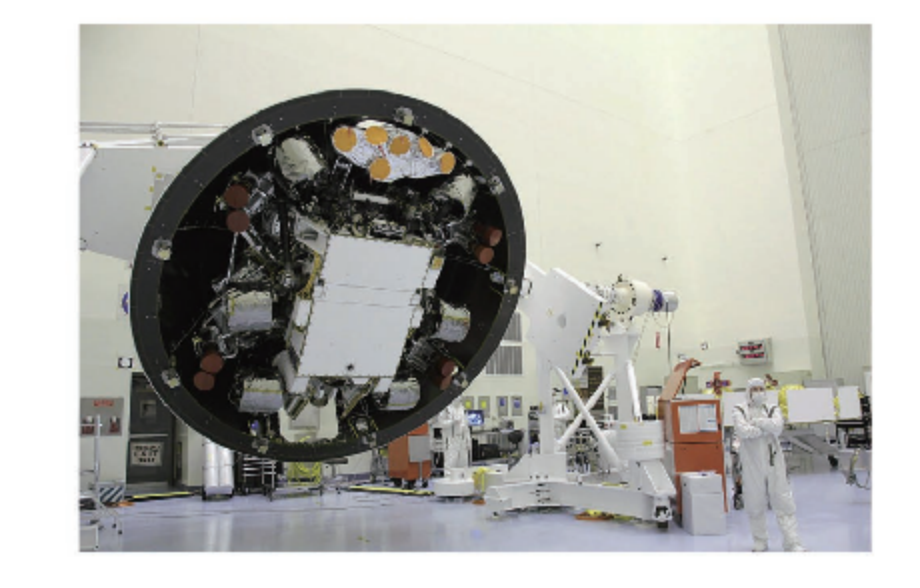

航天器研制周期测试

X研究院XX航天器研制周期中的整星级测试阶段、分系统级测试阶段及单机级测试阶段测试。

随着我国卫星应用需求的不断增大,卫星自动测试技术愈显重要。提高卫星测试系统的智能化和自动化测试水准,不仅能满足快速测试的需要,而且可提高资源利用率。XX卫星的地面测试系统完成了XX星的正样电测试、力学试验、热真空试验、老练试验,以及发射基地测试和发射任务,系统的可靠、稳定、有效性保证了卫星各项大型试验的顺利完成及卫星的成功发射。

多星、多通道、海量数据并行测试需求(批量)

X研究院XX研究所的多星并行自动化测试系统可契合大容量高吞吐的星-地、星-星数据链路测试需求。该自动化控制系统可与前端海量数据多通道射频测试系统联合使用，形成多星并行自动化测试能力，测试内容覆盖范围广、测试项目完备性高，同时大量节省人力物力，显著提升测试的标准化和自动化程度。

造就航天器研制过程中的“管家”

需要测试设计通用化、测试实施自动化、测试过程信息化、测试评估智能化，大幅提高测试效率和管理水平的实现要求，数字化平台造就航天器研制过程中的“管家”。

航天X院X部利用数字化手段，建立起了从卫星设计数据管理到测试设计、测试实施、测试结果评价的全数字化通用业务平台，实现了航天器综合测试各业务环节的自动化。以测试项目模块化思想为依托，提供了测试子项目设计平台，自动生成测试程序、测试细则文档，自动执行测试程序并实现无人值守，测试结束后自动生成测试报表并评估当前测试是否有效通过。此系统实现了测试各阶段流程化、自动化程控，提高了测试效率。

参考指标

测控分系统自动化测试常规项目:遥测功能测试、遥控功能测试、跟踪系统测试(接收机AGC测试、鉴频曲线测试、接收机动态范围、发射机输出信号特性、测距功能、距离零值测试项等)。有效载荷对地遥感类(数传分系统)自动化测试常规项目:射频参数测试、误码特性及中频频谱测试项、辅助数据格式测试项等。
