背景概述

综合电子分系统是卫星信息系统核心，负责卫星的整星数据的调度、管理，是卫星正常工作必不可少的组成部分。综合电子分系统的好坏直接关系到整星是否能正常工作。测试与评估星务分系统的性能，对整星在轨正常工作有重大意义。目前，在小卫星综合电子分系统设备测试中，所有的综合电子分系统都是采用彼此独立的若干个机箱设备组成。

近年来电子行业发展迅猛，新的物理接口、通信协议逐渐诞生，导致电子系统的物理接口类别众多、通道路数成几何倍数扩展、通讯协议种类纷繁、上层协议根据定制需求随时在改变等等情况，于是导致了电子系统的整体复杂度大为提升。这种较复杂的综合电子系统的测试流程实际上很难达到所要求的覆盖水平，同时由于其重复性质的工作量巨大，使得复杂电子系统的测试任务效率低，耗时长。

针对综合电子复杂系统的测试需求，睿信丰秉承自动化、灵活化、全覆盖的设计理念，推出了一会针对上述问题的综合电子自动化测试解决方案。该方案由自动化测试平台，配以各种接口测试设备，实现了有效、高速、自动化的测试测量任务，而且系统软硬件配合简便，组合灵活，具有良好的扩展性。

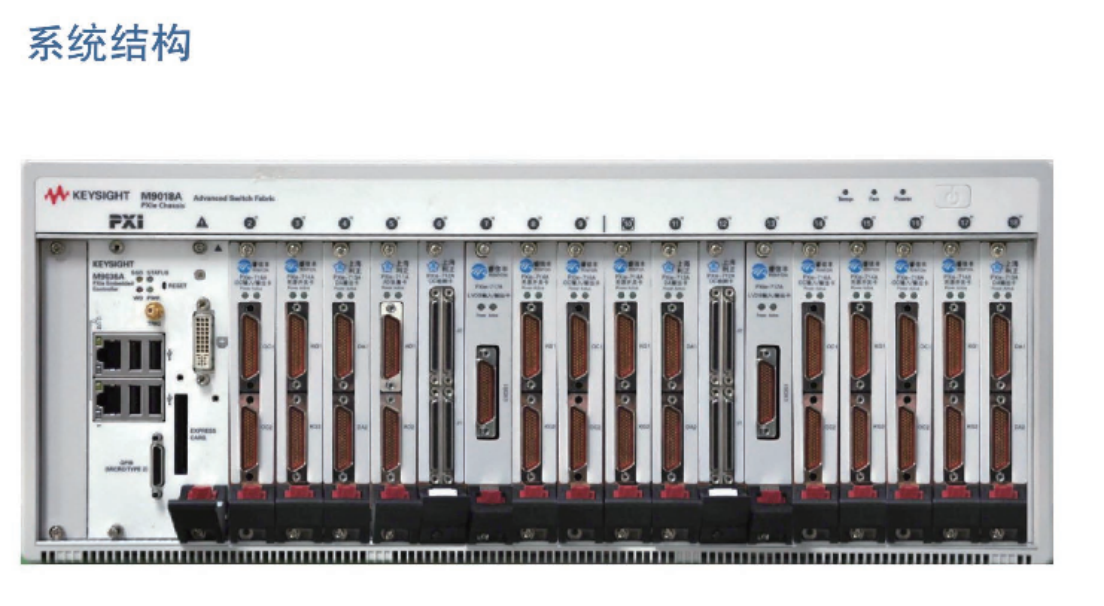

系统组成

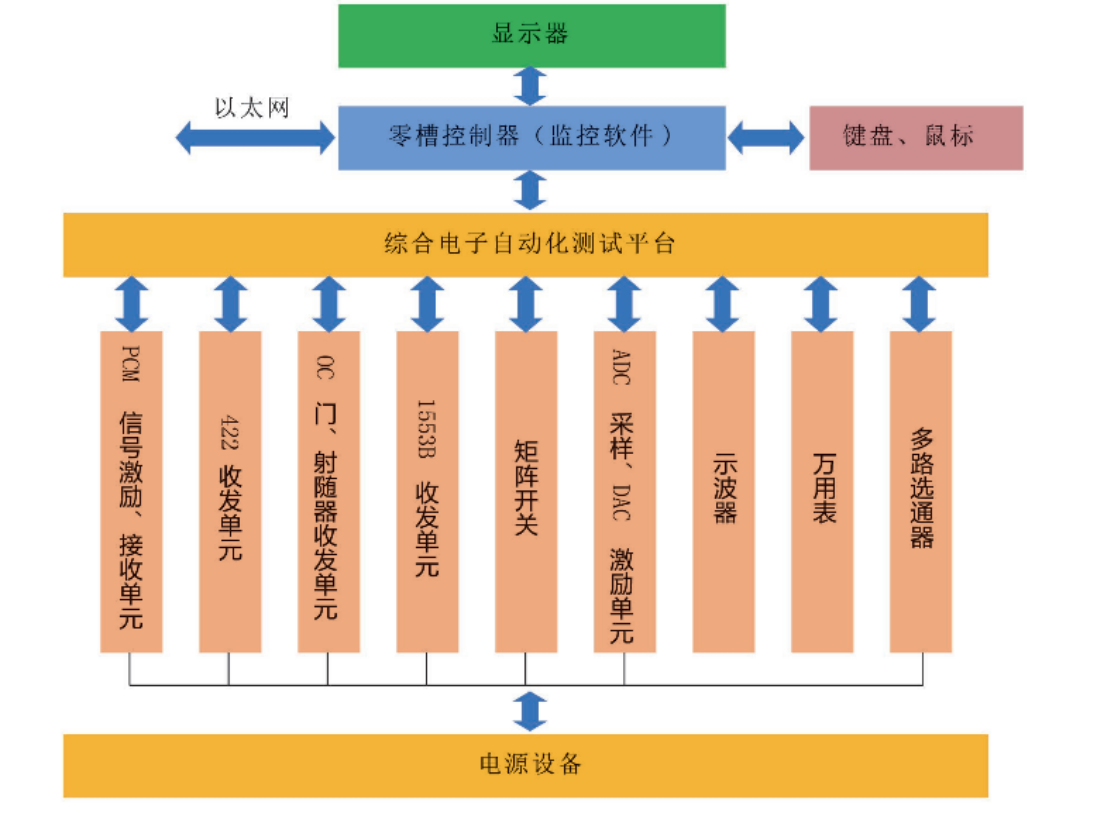

系统硬件架构采用PXIe标准总线架构，其中与综合电子测量单元聚集了各种通用接口测试模块，例如低频物理接口模块、总线通信模块、矩阵开关模块、通用测试仪器模块、多路选通模块以及自定义扩展模块。

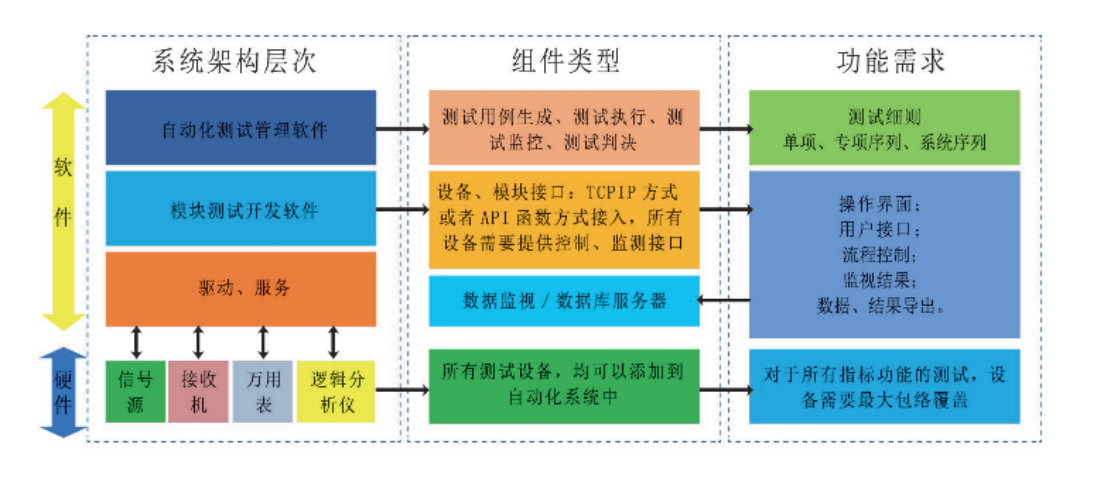

所有硬件模块采用电气隔离技术，对被测设备的电源结构起到了保护作用;自动化测试采用基于流程控制的自动化软件平台:对于测试需求支持最终电子文件的直接输入/输出:所有测试流程与判决条件可以灵活地改变;系统采用平台化设计，具有强大的灵活的扩展能力，能在短时间内帮助客户实现自动化流程测试任务。

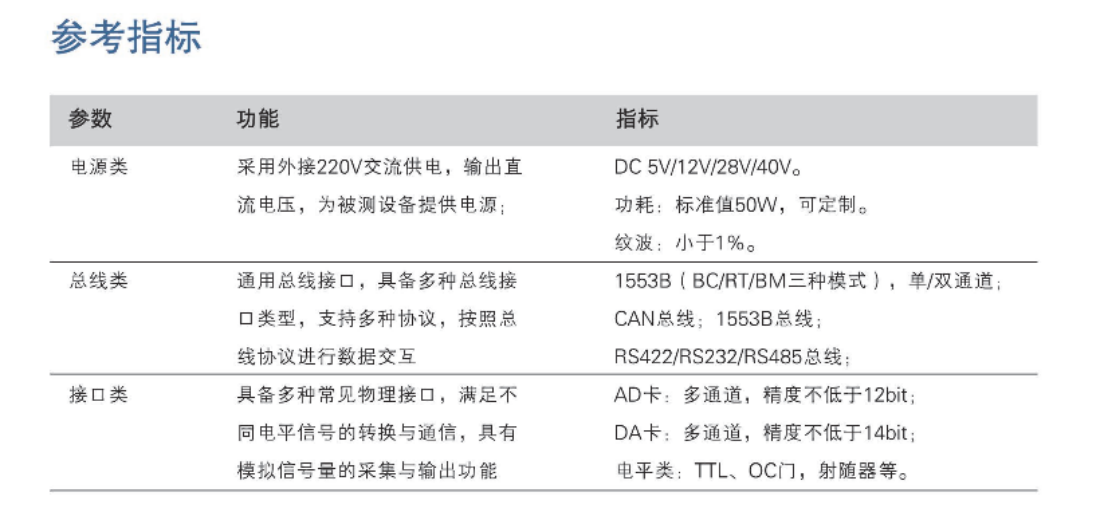

RinSaTex-Interface综合电子测试仪的接口功能由选用的功能板卡决定，功能板卡采用通用化设计，包含了大部分通用物理接口，例如1553B、RS232/422/485、CAN总线、电源、AD/DA，OC，射随卡，TL等等;硬件板卡均采用通用化货架化设计思想，具有电气隔离功能，可以满足各种接口需求。

系统特点

电气隔离保护

完全物理电气隔离方案，防止影响被测系统电源层次与结构:所有硬件板卡均支持电气隔离保护，能有效保护被测对象，同时在不更改被测对象电气结构情况下对被测设备进行有效的测试。

灵活自动化

RinSaTex-Interface的硬件由多种功能的板卡组合而成。用户可以根据自己的需要选择不同类别的卡。目前接口测试仪提供的板卡类型主要分为电源卡、总线卡以及各物理接口卡。电源卡为被测设备提供隔离电源。总线卡实现多种类别的总线数据交互，具有通用、广泛的总线适用性。物理接口卡为常见物理接口，满足各种不同接口的格式转换与协议测试。用自动化测试测量来实现被测系统的覆盖性测试项，而且测试序列灵活配置，扩展能力强。

硬件接口总线化

将所有不同类型的物理接口均统一到PXIe总线上，进行接口归一化处理，使得系统实现灵活的硬件配置以及测量，同时硬件接口具备扩展性的特点。

测试判决条件可配置

可以根据用户的需求，对所有的判决条件进行修改，实现灵活判决;

匹配表格式输出结果

匹配表格式输出结果根据用户需要的测试表格，系统自动完成测试表格的填写与输出。对于测试需求支持电子文件的直接输入/输出。

产品应用

航天器综合电子系统测试

航天器综合电子整星系统级测试、分系统级测试以及单机级阶段测试的多种接口验证；

XX卫星研制厂商，需要开发出可以给目标系统提供直接指令、模拟量信号源及星箭分离信号;可通过OC门或者RS422完成与目标系统的通信，可接收、存储并转发遥测信息，可实现对目标系统的遥控注数;提供LVDS数据的存储接口。各种接口状态可通过软件配置，同时具有动态模拟目标系统外围设备工作情况的能力。
