高精度、高一致性：96通道累计pitch公差不超过±1µm
采用可变V型槽设计，同一阵列内可实现不同的间距和不同的角度，设计灵活度大大提升
集成式机械定位支持，优化安装和对准精度
匹配微透镜阵列（MLA）间距，提升光束整形效果
V型槽图案可完全定制，支持凹面、凸面等特殊结构
适用于多种光通信应用场景，如光模块、光纤连接器、FTTX网络中的PLC分路器、WDM系统中的AWG等
可实现复杂的高通道数设计和快速大批量生产
火箭制造与发射
地面终端与设施
材料与电子元器件
卫星应用服务
高精度、高一致性：96通道累计pitch公差不超过±1µm
采用可变V型槽设计，同一阵列内可实现不同的间距和不同的角度，设计灵活度大大提升
集成式机械定位支持，优化安装和对准精度
匹配微透镜阵列（MLA）间距，提升光束整形效果
V型槽图案可完全定制，支持凹面、凸面等特殊结构
适用于多种光通信应用场景，如光模块、光纤连接器、FTTX网络中的PLC分路器、WDM系统中的AWG等
可实现复杂的高通道数设计和快速大批量生产

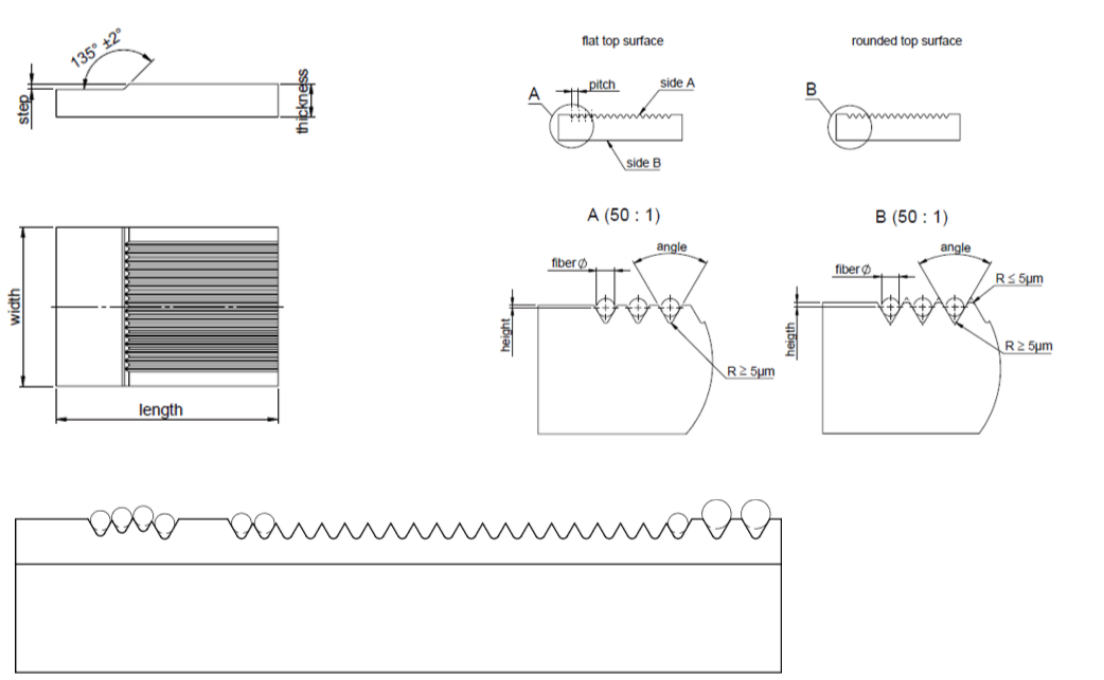

材质 | Borofloat 33、熔融石英、S-TIH53、S-BSL7（以及类似材料如 N-BK7）、硅 (Si)可按客户需求提供陶瓷及其他无毒光学玻璃材质 |
长度 (Length) /宽度 (Width) | 0.4 – 300 mm ± 0.025 mm (典型值) |
厚度 (Thickness) 公差 | ± 0.05 mm (典型值) |
阶梯高度 (Step) | ≥ 0.1 mm ± 0.02 mm (典型值) |
V型槽深度 (SAG) | 可任意定制 |
光纤高度 (Height) 公差 | ± 0.002 mm (典型值) ** |
V型槽间距 | 0.127 mm、0.250 mm 或定制，单槽间距公差 *** ± 350 nm |
光纤中心点直线度 | ≤ 500nm (典型值) |
通道数 | 可达 96 通道，> 96 通道可按客户需求提供 |
V型槽角度 | ≥ 60° (典型值)、90° 或定制角度 (典型公差 ≤ 2°) |
崩边 | 外部尺寸边缘 ≤ 0.1 mm |
注:
• 各参数之间会有相互影响，如需更多信息或询问超出规格的定制需求，请与我们联系
** 光纤中心与V槽边缘的高度偏差分布
*** 单槽间距的偏差分布，或 V 型槽彼此之间的间距偏差
复杂设计方案能力展示，仅供参考。欢迎联系我们获取具体方案设计支持。
