卫星及载荷制造
火箭制造与发射
地面终端与设施
材料与电子元器件
卫星应用服务
试验、检测及其他服务
系统软件与数据
配套工具与设备
高强钢具有优异的抗拉强度和断裂韧，零件抗拉强度可达1200MPa以上，在承受较大载荷时呈现出好的稳定性和可靠性。四川增隆研发生产的高强钢粉末主要包括A100，30CrMnSiA，30CrMnSiNi2A，DT300等牌号的粉末，可根据客户要求筛分不同粒径，适用于注射成型、增材制造（SLM打印/EBM打印）、激光熔覆等工艺。

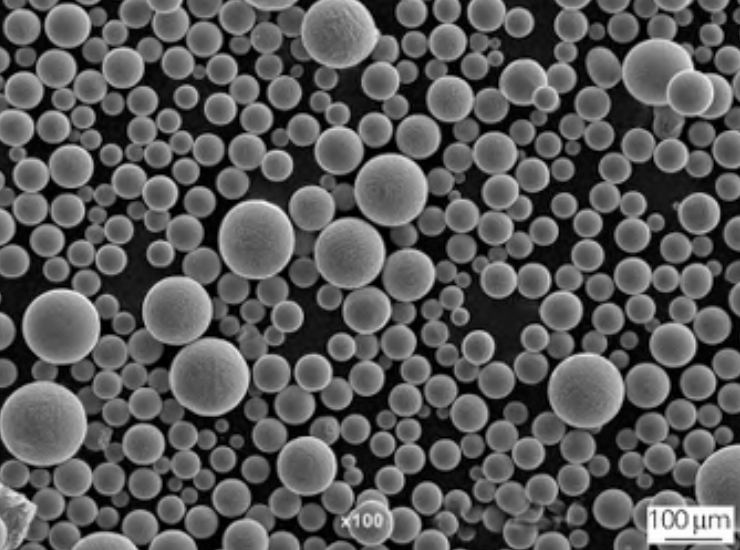

一、A100
（1）化学成分
成分 | C | Co | Ni | Cr | Mo | Si | Mn |
含量（%） | 0.21-0.25 | 13.00-14.00 | 11.00-12.00 | 2.90-3.30 | 1.10-1.30 | 0.10 | 0.10 |
成分 | S | P | S+P | Al | Ti | Fe | |
含量（%） | 0.005 | 0.008 | 0.001 | 0.005 | 0.015 | Bal. |
（2） 物理性能
粒度(μm） | 流动性(s/50g) | 松装密度(g/cm³) | 氧含量（%） |
15-53 | ≤35 | ≥4.0 | ≤0.03 |
（3）力学性能
硬度（HRC） | 抗拉强度 | 屈服强度 | 延伸率 |
40-50 | 2050±20 | 1747±20 | 10±2 |
（4）应用场景
适用于火箭发动机壳体、导弹壳体、承力部件、航空航天飞机起落架、机械工业中的关键承力结构件的打印及修复。

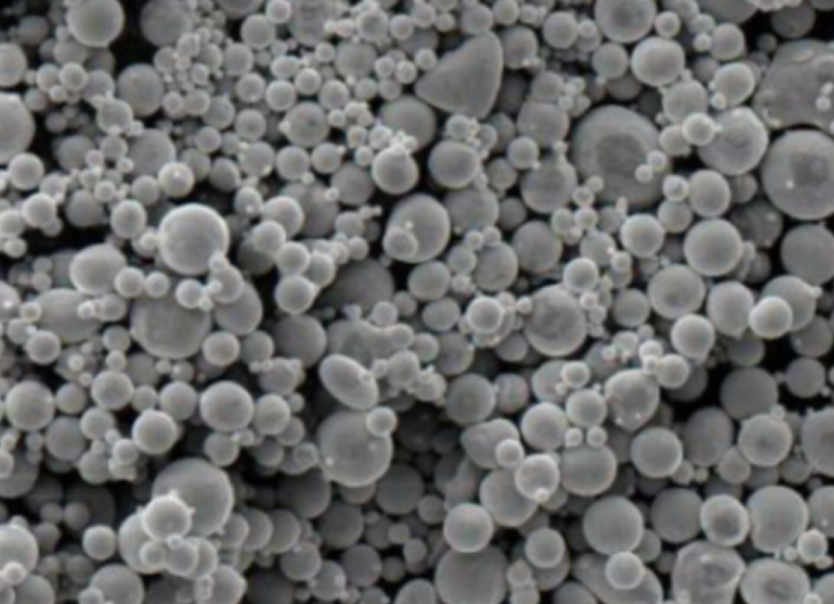

二、18Ni300
（1）化学成分
成分 | C | S | P | Ni | Si |
含量（%） | ≤0.03 | ≤0.01 | ≤0.01 | 18.0-19.0 | ≤0.1 |
成分 | Mn | Mn | Mo | Al | Ti |
含量（%） | ≤0.1 | ≤0.1 | 4.6-5.2 | 0.05-0.15 | 1.3-1.6 |
（2）物理性能
粒度（μm） | 流动性（s/50g） | 松装密度（g/cm³） | 氧含量（%） |
15-53 | ≤20 | ≥4.0 | ≤0.05 |
45-105 | ≤20 | ≥4.0 | ≤0.04 |
53-150 | ≤20 | / | ≤0.03 |
（3）力学性能
硬度（HRC） | 抗拉强度（MPa） | 屈服强度（MPa） | 延伸率（%） |
48-50 | ＞2000 | ＞1900 | 9±1 |
（4）应用场景

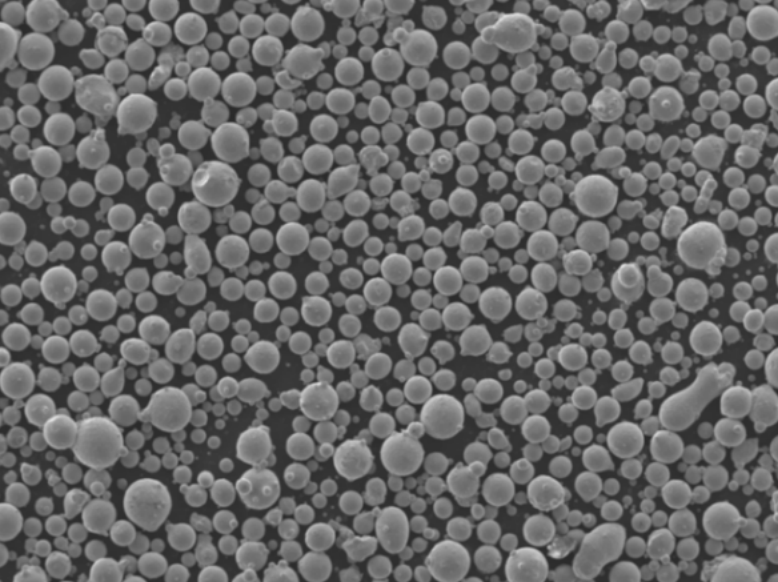

三、30CrMnSiA
（1）化学成分
成分 | C | S | Cr | Ni | Si |
含量（%） | 0.28-0.34 | ≤0.015 | 0.80-1.10 | ≤0.03 | 0.90-1.20 |
成分 | Mn | P | Cu | Fe |
|
含量（%） | 0.8-1.10 | ≤0.025 | ≤0.025 | Bal. |
|
（2）物理性能
粒度(μm） | 流动性(s/50g) | 松装密度(g/cm³) | 氧含量（%） |
15-53 | ≤35 | ≥4.0 | ≤0.03 |
45-105 | ≤25 | ≥4.0 | ≤0.03 |
53-150 | ≤20 | / | ≤0.03 |
（3）力学性能
硬度（HRC） | 抗拉强度 | 屈服强度 | 延伸率 |
28-35 | 1440±50 | 910±50 | 13±2 |
（4）应用场景
适用于武器装备壳体、承力部件、航空航天飞机起落架、机械工业中的关键承力结构件的打印及修复。

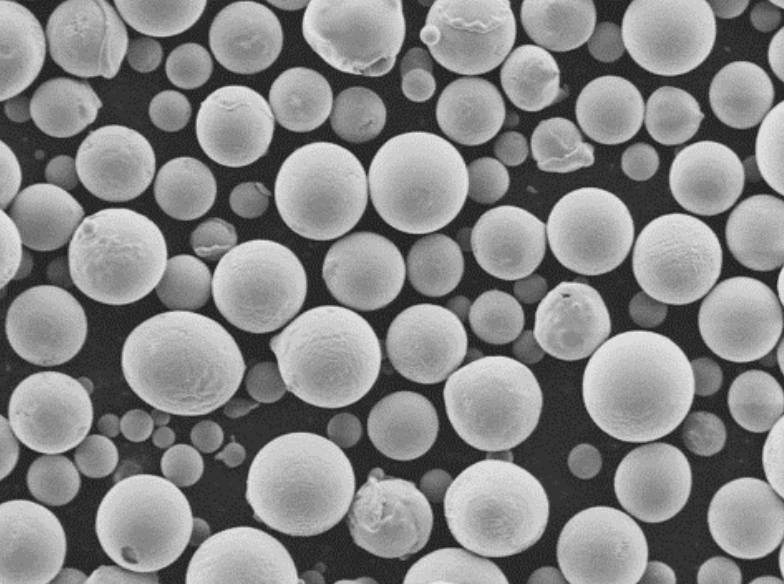

四、30CrMnSiNi2A
（1）化学成分
成分 | C | S | Cr | Ni | Si |
含量（%） | 0.27-0.34 | ≤0.02 | 0.90-1.20 | 1.40-1.80 | 0.90-1.20 |
成分 | P | Cu | Mn | Fe |
|
含量（%） | ≤0.02 | ≤0.02 | 1.00-1.30 | Bal. |
|
（2）物理性能
粒度（μm） | 流动性（s/50g） | 松装密度（g/cm³） | 氧含量（%） |
15-53 | ≤30 | ≥4.0 | ≤0.03 |
45-105 | ≤25 | ≥4.0 | ≤0.03 |
53-150 | ≤20 | / | ≤0.03 |
（3）力学性能
抗拉强度（MPa） | 屈服强度（MPa） | 延伸率（%） |
1558±50 | 1200±50 | 12±2 |
（4）应用场景
适用于制造高强度连接件、轴类零件、飞机起落架等重要受力结构。

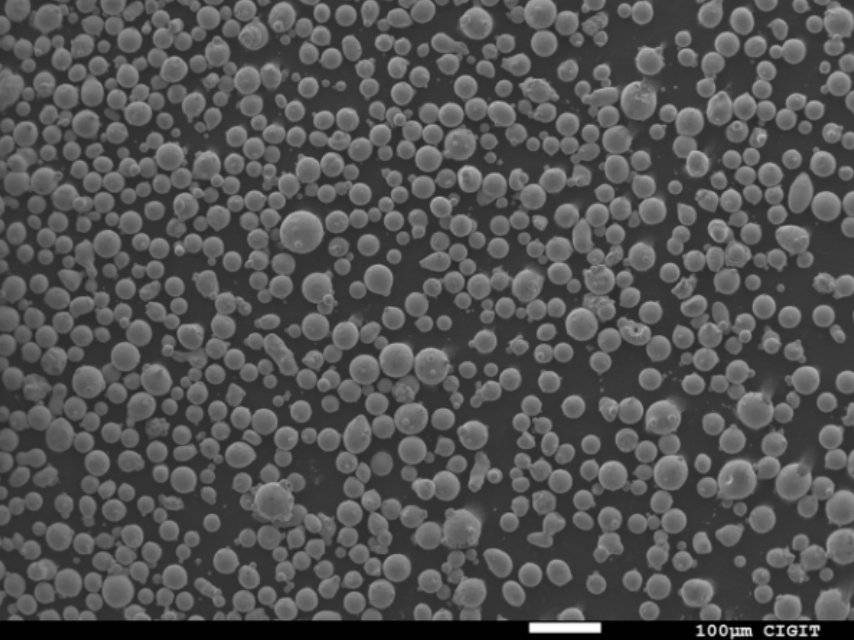

五、DT300
（1）化学成分
成分 | C | S | Cr | Ni | Si |
含量（%） | 0.28-0.35 | ≤0.01 | 0.90-1.20 | 4.6-6.0 | 1.4-1.9 |
成分 | Mn | P | V | Nb |
|
含量（%） | 0.6-0.9 | ≤0.01 | ≤0.35 | ≤0.04 |
|
（2）物理性能
粒度(μm） | 流动性(s/50g) | 松装密度(g/cm³) | 氧含量（%） |
15-53 | ≤25 | ≥4.0 | ≤0.03 |
45-105 | ≤25 | ≥4.0 | ≤0.03 |
53-150 | ≤20 | / | ≤0.03 |
（3）力学性能
抗拉强度（MPa） | 屈服强度（MPa） | 延伸率（%） |
≥1730 | ≥1350 | ≥8 |
（3）应用场景
